E’ un oggettino molto semplice, perfetto per esporre il processo che porta dalla sua ideazione alla realizzazione.
Il progetto in 2D

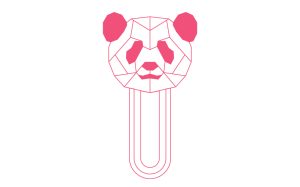

Prima di tutto lo abbiamo disegnato in Illustrator (Software FON-DA-MEN-TA-LE in termini di grafica vettoriale), in stile wireframe, ed è uscito qualcosa del genere:
Lo abbiamo esportato, diviso in parti, in .svg un formato vettoriale molto versatile e utilizzabile anche su web.
Il progetto in 3D

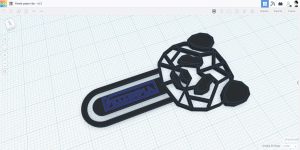

Poi, lo abbiamo importato in TinkerCAD (ho un account su cui metterò qualche progettino Open Source) un software CAD (Computer-Aided Design) online, gratuito e molto semplificato. Abbiamo così composto l’oggetto con vari livelli e spessori.
Abbiamo poi esportato il file .stl, il file più utilizzato per le forme tridimensionali.
Slicing
Il passaggio successivo si chiama appunto “slicing” ed è la fase in cui, attraverso un apposito software (uno slicer), traduciamo una forma tridimensionale in un tracciato che la stampante 3D dovrà seguire. il file .gcode realizzato conterrà tutto ciò che serve alla stampante 3D per realizzare l’oggetto; non solamente le coordinate del tracciato ma anche velocità, temperature del piatto e dell’estrusore, … .

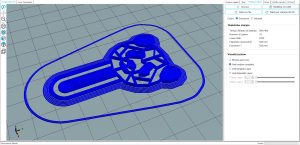

Il risultato visivo è qualcosa del genere:
Noi utilizziamo Repetier server e Repetier host per la gestione delle stampanti e, prevalentemente, Slic3r come slicer.
Abbiamo un piccolo server basato su una Raspberry Pi Zero W su cui gira Repetier server ma di questo parlo più a lungo in un post dedicato.
La stampa
Ora abbiamo tutto ciò che serve per avviare la stampa. Questo progetto è piuttosto semplice e ogni stampa richiede dai 10 ai 20 minuti.

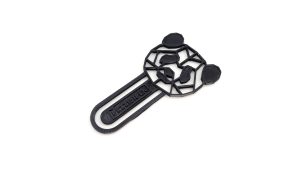

Ecco una foto del risultato finale:
Se vuoi, facci sapere cosa ne pensi scrivendo a ciao[at]doingthings.space
Il 🐼 panda-segnalibro è stato realizzato come pensiero per accompagnare gli auguri di Natale. Ne abbiamo ancora qualcuno e continueremo a realizzarli; se sei interessatə puoi acquistarli online su PEZZIDIPLA (https://www.pezzidipla.it/).
